Ressources techniques
Depuis plus de 25 ans, Plugin accompagne les acteurs du spatial, de la recherche et des technologies du vide dans la conception de solutions adaptées aux environnements techniques exigeants.
L’entreprise développe son expertise autour des traversées hermétiques et de solutions d’intégration destinées aux applications scientifiques, spatiales et industrielles.
Manuel
Dans cette dernière version de notre manuel, sont présentés la plupart de nos modules Ervacs, Module-F et Modul-R.
ATTENTION ! Nouveau plan de découpe page 9.
Documents à consulter
-
-
-
Handbook ERVAC et MODULES 2019
Pour fêter les 20 ans Plug In, retrouvez ici notre dernier catalogues sur notre famille modulaire.
Ervac, Module F, Module Coax, ModulR -
Traversées pour Boites à Gants
Notre nouvelle famille de traversées pour boites à gants.
Bride en polyester. KF DN40. Divers connectiques. Délai de fabrication : 4 semaines ou moins.
-
-
Fibre optique 2018
It is increasingly common for HV (High Vacuum) and UHV (Ultra High Vacuum) applications to include flanges equipped with optical fiber feedthroughs.
-
-
-
Ervac handbook 2015
Plug in manufactures the finest quality product available to the marketplace, however these products are intended to be used in accordance with the specifications described in this catalog.
-
-
-
-
Catalogue 2018
The human likes to create, to experiment, to solve problems. Its ability to innovate to tend to this ideal depends on the quality of the implementation of its intelligences.
Questions fréquentes sur nos traversées
hermétiques
Les traversées Plugin sont-elles réversibles ?
Oui. Certaines traversées de la gamme ERVAC et Module-F sont entièrement réversibles et peuvent être installées des deux côtés de la bride, facilitant l’intégration selon les contraintes des installations.
Les solutions Plugin sont-elles compatibles avec les applications spatiales ?
Oui. Le procédé de scellement utilisé par Plugin repose sur une résine époxy bi-composant qualifiée ESA / NASA et adaptée aux environnements nécessitant un faible dégazage.
Quel niveau de dégazage présentent les résines utilisées par Plugin ?
Les résines utilisées par Plugin présentent de faibles niveaux de dégazage compatibles avec les applications sous vide et spatiales.

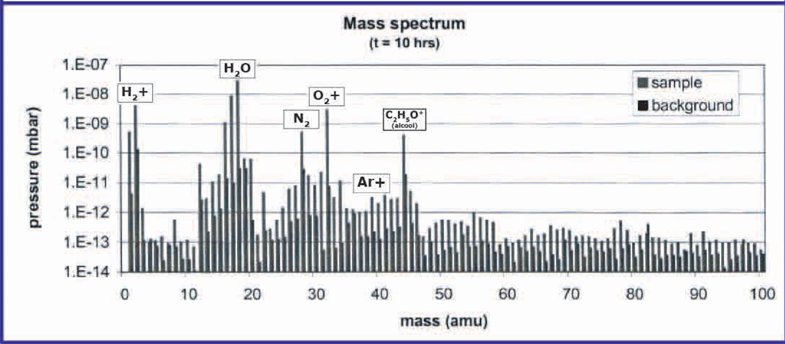

Les performances sont validées à travers des rapports d’outgassing et des analyses par spectrométrie de masse permettant de caractériser les émissions résiduelles des matériaux utilisés.
Quels types de connecteurs sont disponibles ?
Plugin propose différents types de connectiques selon les besoins des applications :
Sub-D standard
haute densité
thermocouples
coaxial
haute tension
fibre optique
SMA
Les solutions Plugin peuvent-elles être intégrées sur des brides spécifiques ?
Oui. Les traversées peuvent être montées sur des brides standards ou développées selon des contraintes d’intégration spécifiques.
Les solutions sont-elles adaptées aux chambres TVAC et sous quelles conditions ?
Oui. Les solutions Plugin sont utilisées dans des chambres de vide thermique (TVAC) destinées aux essais environnementaux et aux applications spatiales.
Pour une utilisation en vide secondaire (High Vacuum) jusqu'à 10-7mbar.
Température d'utilisation : -40/+80°C
Plugin propose-t-il des configurations sur mesure ?
Oui. Les configurations peuvent être adaptées selon les interfaces, les signaux, les contraintes d’intégration et les environnements d’utilisation. Câbles, thermocouples, coaxial, Haute Tension, puissance ...
Notre technologie de scellement Epoxy s'adapte à la plupart des matériaux.
Avant de dire que ce n'est pas possible, CHALLENGEZ NOUS !
